Vaativan ääni-insinöörin työkaluksi suunnitellut HEDD Tower Mains

Kaiuttimet tuovat esiin, mitä kaikkea studioammattilaiset voivat tehdä työssään laadukkailla monitoreilla.
HEDD Tower Mains -kaiutinjärjestelmä on suunniteltu paljastamaan esimerksi, miten ratkaiseva rooli dynamiikalla on äänentoistossa, ja kuinka välttämättömiä tasokkaat monitorikaiuttimet ovat äänen oikean realismin saavuttaamiseksi.

Toisaalta nykyaikaisen monitorikaiutinjärjestelmän on oltava myös kustannustehokas ja riittävän joustava toimimakseen erilaisissa studioympäristöissä. Siksi HEDD Tower Mains-kaiutinjärjestelmä on modulaarinen. Se koostuu yhdestä pääyksiköstä (TM 80), joka voidaan kytkeä joko 1 tai 2 subwooferiin (TMS 36) kanavaa kohti.

TM 80 -pääkaiuttimessa on viisi kaiutinelementtiä pystysuorassa symmetrisessä linjassa kvasi-d’Appolito -kokoonpanossa ja näiden keskellä HEDDin AMT-diskanttielementti laajalla vaakasuuntaisella säteilyllä ja hallitulla pystysuuntaisella säteilyllä ei-toivottujen heijastusten minimoimiseksi.

TM 80 -monitorille on 3 x 300 W vahvistin, jonka vaste alkaa laskea 80 hertsin alapuolella. Alle 80 Hz taajuudet toistetaan TM 80 kanssa yhteensopivalla TMS 36 -bassokaiuttimella neljällä 9 tuuman pitkäiskuisella bassoäänisellä ja 1200 W vahvistimella (300 W / bassoääninen). Vastakkain sijoitetut elementtiparit eliminoivat koteloresonansseja.

ICEpower
TMS 36 bassokaiuttimen taajuusvaste on 20 Hz (-3 dB) – 80 Hz (-6 dB) ja transienttitoisto ja toiston tarkkuus pysyy hyvänä erittäin korkeilla SPL-tasoilla mm. suljetun kotelon ansiosta. Suljetun kotelon 3 dB alempi hyötysuhde verrattuna refleksikoteloihin on kompensoitu käyttämällä useampaa bassoäänistä ja tehokasta vahvistinta. Vahvistin on rakennettu uuden sukupolven ICEpower 1200 AS2 -PWM-vahvistinmoduulin ympärille 1200 W kytkentävirtalähteellä

Transienttitoiston parantamiseksi ICE-moduulit tuottavat 600 W tehoa yhtä rinnankytkettyä elementtiparia kohden, eli 300 W jatkuvaa tehoa reilulla yliohjausvaralla per jokainen 8 ohmin bassoääninen riittävän jännitesyötön varmistamiseksi.

Ominaisuudet
• Antoteho (jatkuva): 2 x 600 W / 4Ω
• Särö: 0.003 % THD+N @ 1 kHz, 10 W / 4 Ω
• Lepovirtakohina: 30 µV A-painotus
• Vaimennuskerroin: > 750 4 Ω:iin 500 Hz asti

Rakenne & Suunnittelu
Suljettu kotelo on teoreettisesti paras valinta bassokaiuttimelle. Taajuusvaste, kaiutinelementin ominaisuudet ja transienttitoisto riippuvat kuitenkin toisistaan. Täydellinen transienttikäytös ja tasainen taajuusvaste aina 20 Hz (-3 dB pisteen) on mahdollista saavuttaa myös suljetulla kotelolla käyttämällä Linkwitz-muunnosta. Sen avulla voidaan suunnitella tietylle subwoofer/kotelo-yhdistelmälle ihanteellinen sähköinen suodin.

Suotimen taajuuskorjauksella kaiuttimen vaste saadaan tasaiseksi resonanssitaajuudesta elementin ylärajataajuuteen asti. Alarajataajuus ja Qt-kerroin määräytyvät kätevästi muuntopiirin parametrien avulla.

Dynamiikkaa ja kontrollia
HEDD Tower Mains -monitorikaiutin tarjoaa korkeatasoista toistoa suurillakin äänenpaineilla. Modulaarinen rakenne mahdollistaa erilaiset kokoonpanot yhdellä tai kahdella suljetulla subwooferilla kanavaa kohti. Kaiuttimen suuntakuvion ansiosta katto- ja lattiaheijastukset minimoituvat.

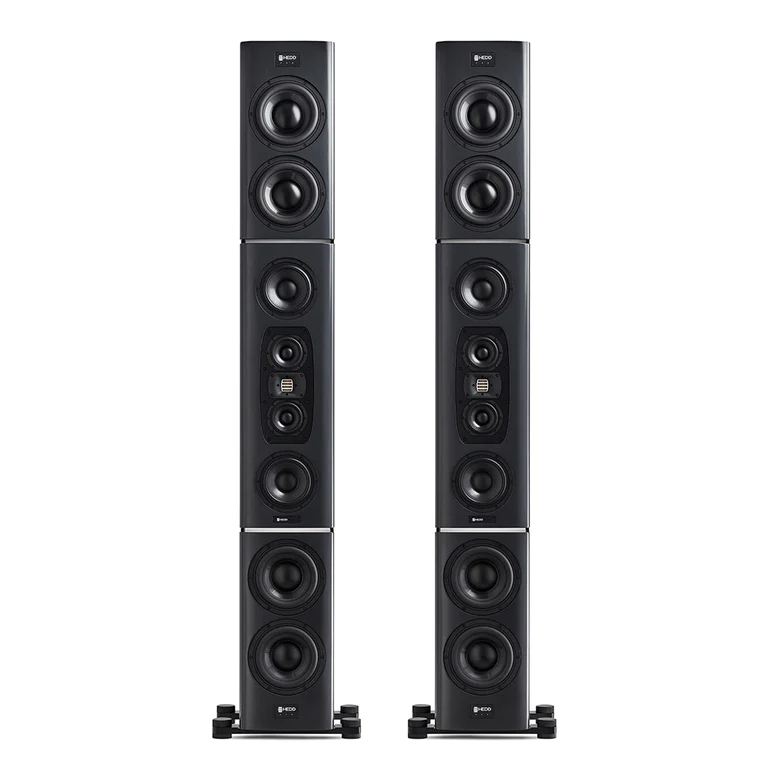

Jos pääkaiuttimen päällä toisen toisen subwoofer-moduulin ja tasoittaa vasteen HEDD Linear-korjaimella, Tower Mains -kaiutin on toistoltaan hyvin lähellä ihanteellista pistesäteilijää erinomaisella dynaamiikan toistolla.

Tower Mains -komponentit voidaan sijoittaa joustavasti työtilan koon ja muodon mukaan. Pitkälle kehitetty jakosuodintekniikka takaa saumattoman ja yhtenäisen toiston pääkaiuttimien kanssa sijainnista riippumatta.

Koska HEDD TM 80 ja TMS 36 on suunniteltu täydentämään toisiaan, ne voidaan konfiguroida monin eri tavoin. Subwooferit eivät sotke pääkaiuttimien äänikuvaa, koska niiden alipäästösuodin ja monitorin ylipäästösuodin on etukäteen optimoitu. Neljännen asteen Linkwitz-Riley-suotimilla saadaan aikaan ihanteellinen vaihekäytös komponenttien välillä ja täysin homogeeninen ääni, myös epäsymmetrisellä sijoituksella.

HEDDillä on esittää erilaisia kokoonpanoja ja joustavia ratkaisuja erilaisiin kontrollihuoneisiin. Tower Mains -kaiutinkomponentit tarjoavat huippu ääntä myös monikanavaratkaisuissa niin äänitysstudioissa kuin harrastajien kotiteatteriasennuksissa

Tekniset tiedot

TM 80
3-suuntaiset patentoidut 7" ja 4" bassokaiuttimet, HEDD AMT diskanttikaiutin

TMS 36
2-suuntaiset patentoidut 9 tuuman bassokaiuttimet

Teho:
TM 80: 3x300 W ICEpower vahvistimet
TMS 36: 2x600 W ICEpower vahvistimet

THD: <1 % nopeudella 102 dB/m
Suurin SPL: 128 dB SPL (äänenpainetaso) per pari 1 metrin etäisyydellä
Taajuusvaste:20 Hz – 50 kHz
Tulot: Analoginen (XLR / 10 kΩ)
Mitat ja paino:
TM 80: 280 x 835 x 400 mm, 35 kg
TMS 36: 280 x 580 x 400 mm, 36 kg
